デモ機3号 GSX-R1100を製作!!⑤
こんにちは。
久しぶりにデモ機3号 GSX-R1100ネタになります。なかなか忙し過ぎて作業をやる暇がなく3ヶ月ぶりくらいに作業を着手します。
ま〜非常に面倒くさい作りにする為、手間暇がかかるパターンになりました:-)
今年中に完成予定で進めたかったが………完全に無理だな💦💦
来年の4月末に完成がいけるか:^)？

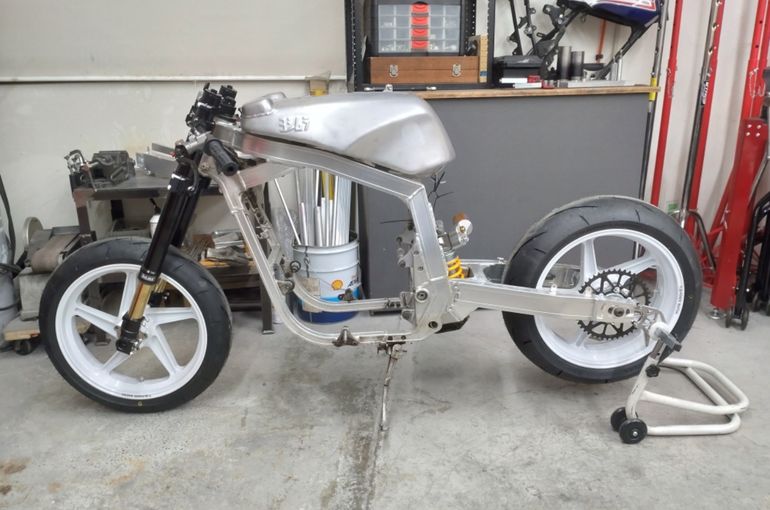

純正のシートレールをまずカット。……これにて全て完了(-_-;)後戻りが不可能です。
シートレールマウントから製作し、シートレールを製作する流れとなります。
……色々と面倒くさいです💦💦
シートレールマウントを7N01材から製作し、ボスを7N01丸棒から削り出して製作します。

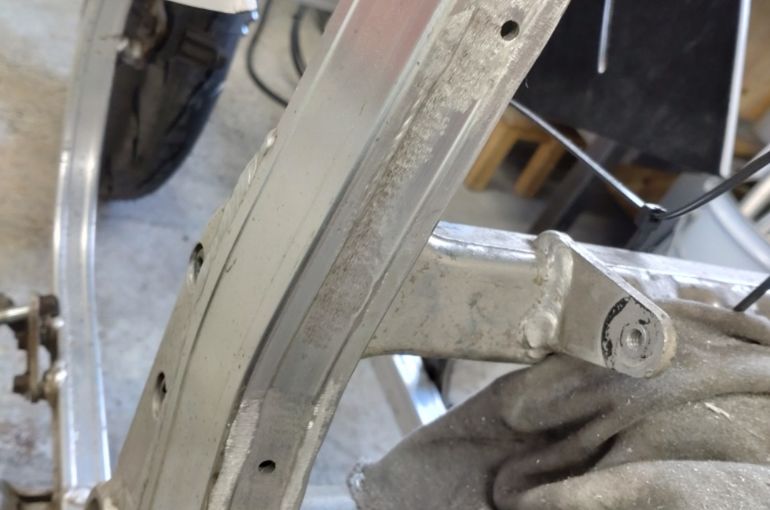

シートレールからカットした一部部材をキレイに除去する必要がありますので、フレーム側から修正開始。

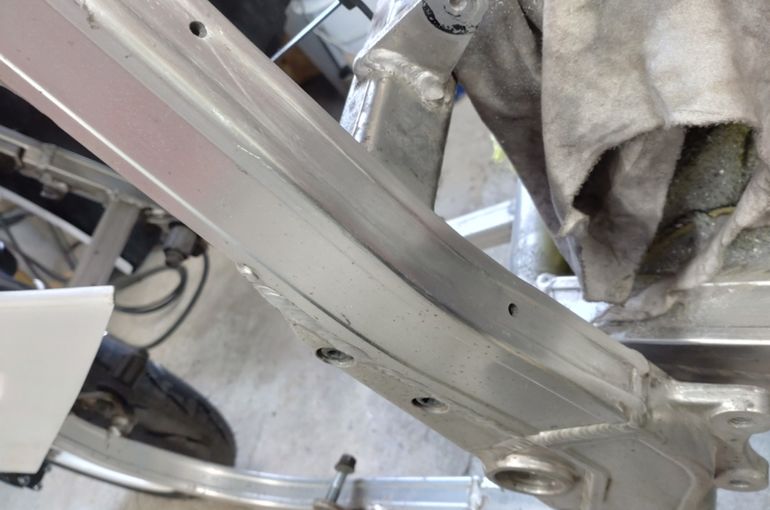

まずはフレーム側の残ったシートレール部材を荒削りでフレームに傷が付かないように修正。
ここから荒く修正した部分をキレイにしていきます。

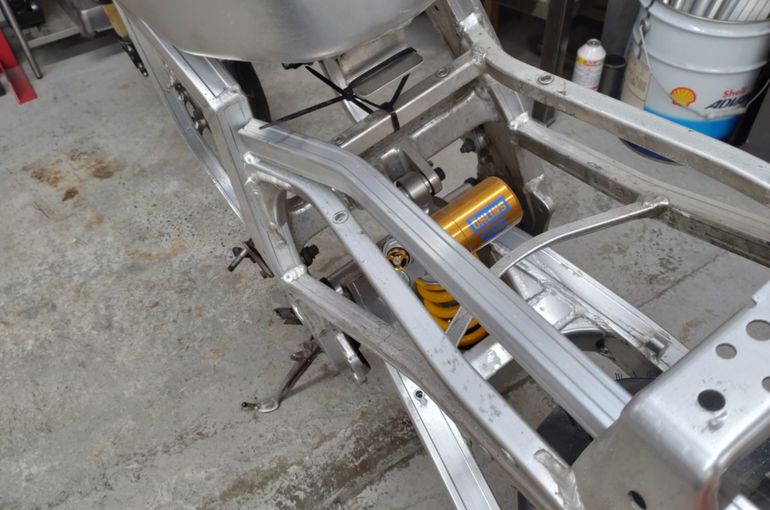

新調に修正しますが……フレームの形状がリブ付き角パイプの為、このあたりも再現する必要があり全て手作業で修正しました。
………写真だとあっという間ですが💦💦かなり時間がかかり大変で(泣)なるべく2度とやりたくない作業かも:^)

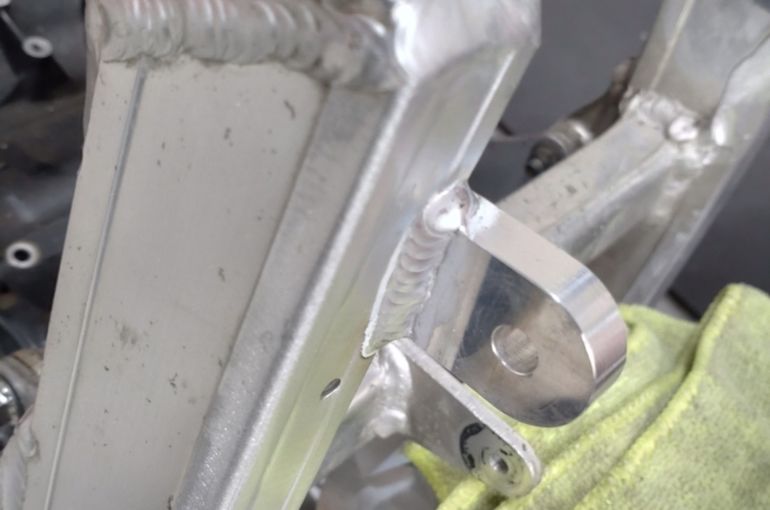

シートレールのマウント部分も7N01材から製作。
この部材をフレーム側に合わせてすり合わせていきます。このあたりも大変な手間で……粉まみれになるからヤダ(泣)

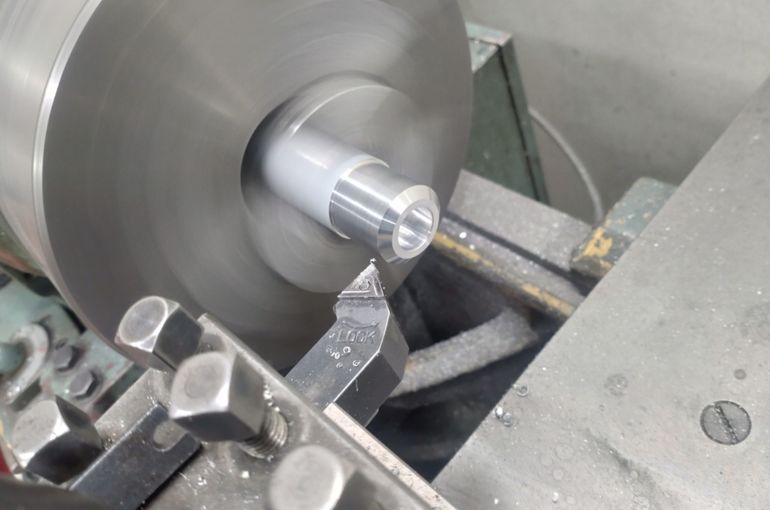

フレームマウントボスも必要数製作していきます。この作業も簡単そうですが、時間がかかり大変ですわ💦多分10個くらい必要になりそうな気がする………:-)

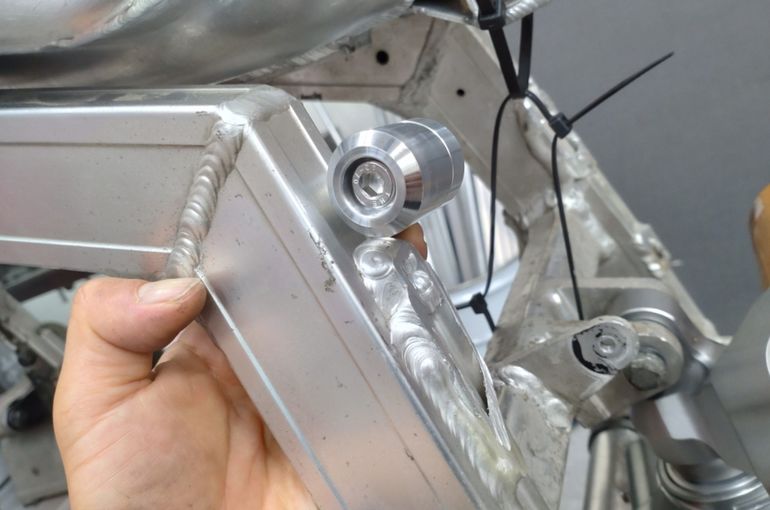

フレームに簡易的な治具をセットして溶接していきます。
とりあえず面倒くさい💦💦(-_-;)この言葉につきますね💦💦シートレールカットは余計だったかもな〜(；´Д｀)

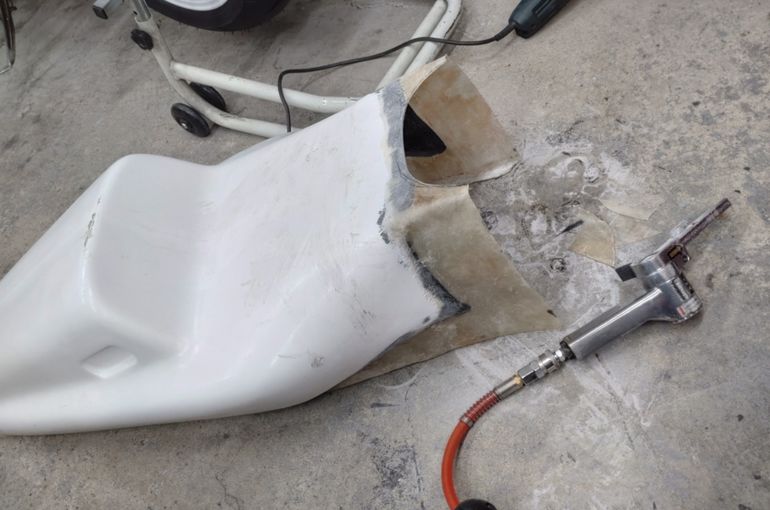

リヤシートカウルは750cc用で長さが足りずで……簡易的に延長加工してあります。

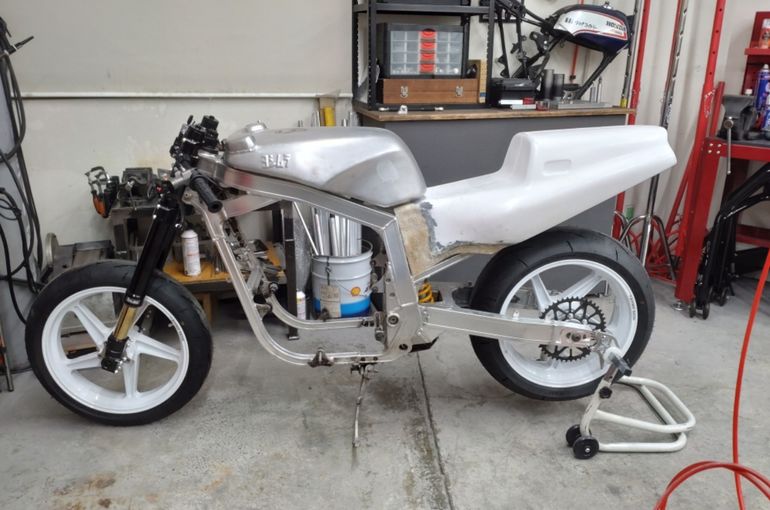

全体に合わせて形状確認。
ん〜先は長いね〜(；´Д｀)
シートレール製作しないと……フロントのアッパーカウルマウントやらないとか………(ーー;)
